​BESS-palon jälkeen ymmärrät vihdoin, että aR ja gG eivät ole sama asia

Latausasemilla, energian varastointijärjestelmissä, inverttereissä ja litiumakuissa työskenteleville yritysten omistajille, insinööreille ja hankinta-ammattilaisille on tuskallisen tuttu skenaario: komponenttikustannusten alentamiseksi hankintatiimi valitsee halvemman vaihtoehdon – luopumalla omistetuista nopeasti toimivista aR-sulakkeista ja valitsemalla edullisia, hyllystä saatavia gG-hitaasti palavia sulakkeita.

Hintaero on tuskin muutama kymmenkunta yuania per yksikkö. Paperilla kustannukset laskevat. Mutta kun kentällä tapahtuu oikosulku erän toimituksen jälkeen, matematiikka kääntyy – korjaukset, tehomoduulien vaihdot, asiakaskorvaukset ja seisokkien menetykset ovat yhteensä kymmeniä tuhansia yuaneja. Pahimmassa tapauksessa koko energian varastosäiliö syttyy tuleen. Tämä ei ole liioittelua.

Yhden sulakkeen valvonta voi vaarantaa koko energian varastointiprojektin

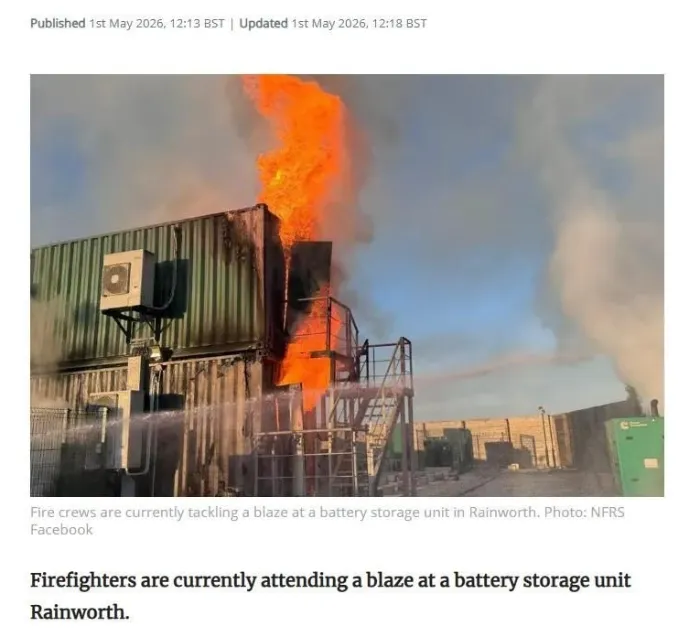

Toukokuussa 2026 akkuenergian varastointijärjestelmässä syttyi tulipalo Ruffs Lanen hiilikaivoksella lähellä Rainworthia Nottinghamshiressä Isossa-Britanniassa. Paksua mustaa savua nousi kahdesta päällekkäisestä säilytyssäiliöstä, jotka molemmat olivat liekkejä. Laitos, jonka teho on 7,5 MW/7,5 MWh, toimitettiin LG-akuilla ja otettiin käyttöön vuonna 2017 – se oli seitsemäs verkkolaajuinen BESS, joka aloitti toimintansa Isossa-Britanniassa.

Vaikka virallista syytä tutkitaan edelleen, alan sisäpiiriläiset tietävät mallin liiankin hyvin: BESS-palot liittyvät lähes aina sähkösuojaushäiriöihin. Akkuklustereiden oikosulkuvirroissa on korkea tasajännite, valtava virran suuruus eikä luonnollista nollakohtaa. Kun suojalaitteet ovat alimääriteltyjä tai huonolaatuisia, vikavirtoja ei voida poistaa ajoissa. Lämpöä kertyy, ja seurauksena on ketjureaktio – säiliö syttyessä tuleen.

Muutaman kymmenen yuanin hintainen sulake voi johtaa BESSin täydelliseen menettämiseen, kuukausien seisokkiin, mojoviin korvausvaatimuksiin ja pitkäaikaisiin tuotemerkkivaurioihin. Onko se kompromissi tekemisen arvoinen?

Monet eivät pysty erottamaan gG Slow-Blow -sulakkeita ja nopeasti toimivia aR-sulakkeita

Laajalle levinnyt väärinkäsitys on yksinkertainen: "Ne ovat molemmat sulakkeita - jos nykyinen luokitus vastaa, se toimii."

gG-sulake suunniteltiin alun perin pienjännitejakelupaneeleihin ja kaapelien ylikuormitussuojaukseen asuin- ja kevyissä kaupallisissa vaihtovirtasovelluksissa – matalan virran ja matalan vikaenergian skenaarioissa. Sen asentaminen tasavirtalatausasemaan tai energian varastointijärjestelmään on kuin pyytäisi yleislääkäriä suorittamaan hätäsydänleikkauksen. Yhteensopimattomuus paljastaa kaksi kriittistä virhettä:

Hidas vaste ei pysty sieppaamaan suuria oikosulkuvirtoja

Latausasemien ja energian varastointijärjestelmien sisällä olevat IGBT:t ja SiC-voimalaitteet ovat erittäin hauraita. Oikosulkuhetkellä massiiviset aaltovirrat voivat tuhota moduulin mikrosekunneissa. gG-sulakkeella on pitkä valokaaren aika, jolloin valtava määrä vikaenergiaa (I²t) pääsee kulkemaan läpi. Siihen mennessä, kun sulake vihdoin poistaa vian – jos koskaan tapahtuu – kallis tehomoduuli on jo tuhoutunut, kontaktorin koskettimet on hitsattu kiinni ja kipinöinti sytyttää usein ympäröivät materiaalit.

Riittämätön DC-kaaren sammutuskyky

Tasavirralla ei ole luonnollista nollakohtaa, mikä tekee valokaaren sammumisesta luonnostaan ​​vaikeaa. Normaalit gG-sulakeelementit sisältävät vain löyhästi täytettyä kvartsihiekkaa, ilman ammattimaista kaarensammutusseosta tai kovetusprosesseja. Korkeajännitteisen tasavirran oikosulkuolosuhteissa kaaria ei voida sammuttaa nopeasti, mikä johtaa koteloiden repeytymiseen, hiekkavuotoon ja sisäisen kaapeloinnin syttymiseen – kaikki ovat klassisia BESS-konttipalojen esiasteita.

Mikä oikeastaan ​​erottaa Galaxy Fuse aR Semiconductor -pikatoimiset sulakkeet gG:stä?

Nopeat Galaxy Fuse -sulakkeet, jotka on suunniteltu DC-latausasemia, energian varastointia ja invertteriä varten, ovat tehokkaampia kuin tavalliset gG-tuotteet materiaalien, valmistusprosessien ja suorituskyvyn osalta:

Tarkasti ohjattu I²t asettaa ydinkomponenttien suojauksen etusijalle

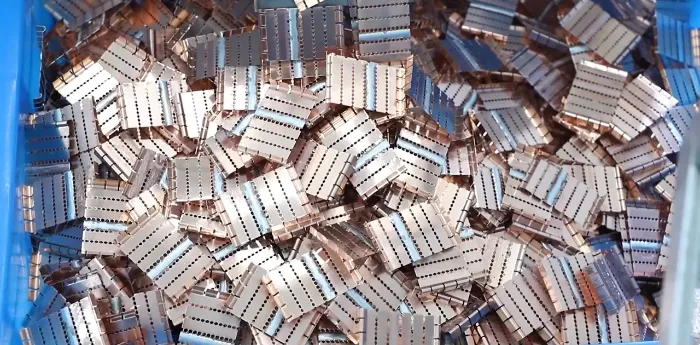

Galaxy sulake käyttää puhdasta hopeaa tai hopeoitua kuparia sulavia elementtejä – hopean johtavuus on 1,6 kertaa kuparin johtavuus, mikä tarjoaa huomattavasti nopeamman vasteen. Rajoittamalla tarkasti I²t:n läpimenoarvoa, vikaenergia imeytyy ja piiri tyhjenee millisekunneissa, minimoiden IGBT- ja SiC-laitteiden lämpörasitus ja säästää kalliita tehopuolijohteita.

Hopeoitu rakenne tarjoaa myös erinomaisen metallin väsymisen ja korroosionkestävyyden. Kun laite kytkeytyy päälle ja pois päivittäin toistuvien lataus-/purkaustoimintojen kautta, sulake pysyy luotettavana pitkällä aikavälillä ilman häiritsevää laukaisua.

Ensiluokkaiset materiaalit, jotka on suunniteltu vaativiin korkeisiin lämpötiloihin

Sulakkeen rungossa käytetään 95 % erittäin puhdasta alumiinioksidikeramiikkaa, mikä hylkää teollisuudessa yleisesti käytetyn edullisen 75 % keramiikan. Tämä takaa korkean lämpötilan sietokyvyn, lämpöiskun kestävyyden ja vakaan eristyksen jopa suljetuissa koteloissa tai pitkäaikaisessa ulkona auringonpaisteessa. Tehokkaissa sarjoissa käytetään puhdasta kupariliittimiä (kaksi kertaa messinkiin verrattuna), mikä mahdollistaa alhaisemman lämpötilan nousun täydellä kuormituksella ja eliminoi koskettimien ylikuumenemisen, valokaaren ja pistesyöpymisen.

Automotive-luokan valokaaren sammutuskovetusprosessi

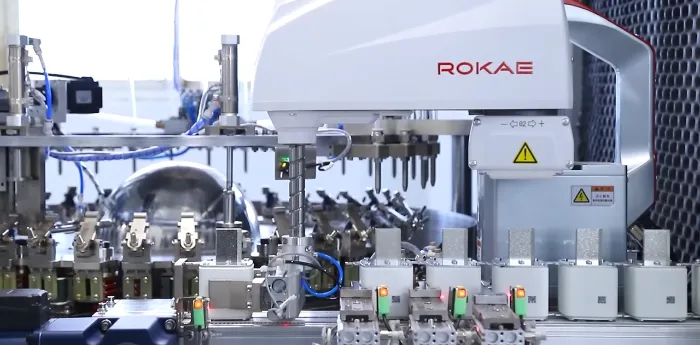

Suurin osa yleisistä gG-sulakkeista on yksinkertaisesti täytetty irtonaisella kvartsihiekalla, jolloin kovetusvaihe ohitetaan kokonaan. Galaxy Fuse käyttää erittäin puhdasta kvartsihiekkaa yhdistettynä erikoistuneeseen kaarisammutusseokseen, jota seuraa 8 tunnin jaksollinen kovetusprosessi korkeassa matalassa lämpötilassa. Tuloksena on tasaisen tiheä, integroitu täyteaine, joka vaimentaa nopeasti valokaaret oikosulkutapahtumien aikana, mikä varmistaa, ettei kotelo murtu, ei hiekkaa vuoda ja eliminoi tulipaloriskin perusteellisesti korkean katkaisukapasiteetin olosuhteissa.

Täysi jännite ja katkaisukapasiteetti korkean jännitteen trendeille

GAlaxy Fuse nopea sulakesarjakansi 750V, 1000V ja 1500VDC, keskeytyskapasiteetti jopa 250kA. Tämä kattaa koko spektrin tavallisista tasavirtalatureista 800 V:n ultranopeisiin latausasemiin ja suuriin C&I-energian varastointijärjestelmiin. Kaikilla sarjoilla on UL-, TUV-, CE- ja CCC-sertifikaatit, mikä yksinkertaistaa hyväksyntää sekä kotimaisille että vientiprojekteille.

Luotettu toimialakumppani: Galaxy Fuse – yli 40 vuoden erinomaisuutta

Vuonna 1980 perustettu Zhejiang Galaxy Fuse Co., Ltd. on ammattimainen sulakkeiden valmistaja, joka yhdistää T&K:n, testauksen, valmistuksen ja myynnin. Yritys tunnetaan entisen koneteollisuusministeriön alaisena avainyrityksenä ja johtavana kotimaisena sulakkeiden valmistajana.

Tekniset ydinominaisuudet:

●48+ hyödyllisyys- ja keksintöpatentit sulakkeiden valmistuksessa; tunnustettu kansalliseksi korkean teknologian yritykseksi vuonna 2017

●Sertifioidut hallintajärjestelmät: IATF16949, ISO9001, ISO14001 ja ISO45001

● Tuotteet ovat GB13539-, IEC60269-, VDE0636- ja muiden kansainvälisten standardien mukaisia.

●Viedään yli 80 maahan ja alueelle, mukaan lukien Eurooppa, Yhdysvallat ja Afrikka

Nopeat sulakkeet energian varastointijärjestelmiinovat Galaxy Fusen keskeinen painopistealue. Vastaavat BESS-sovellusten tiukkoihin vaatimuksiin – 1500 V:n tasajännitteet, satojen kiloampeerien oikosulkuvirrat ja absoluuttisen kaaren sammutusvarmuuden tarve suljetuissa akkuympäristöissä – Galaxy Fuse -energian varastointisarjan tuotteet käyttävät puhdasta hopeaa sulavia elementtejä ja erittäin puhdasta hiekotettua kvarttia yhdistettyä rakennetta. Tämä varmistaa mikrosekunnin tason vasteen ja luotettavan keskeytyksen äärimmäisissä vikatilanteissa.

Viimeisiä ajatuksia

Muutaman kymmenen yuanin ero yksikköä kohden on mitätön latausaseman tai energian varastointijärjestelmän kokonaiskustannuksissa. Mutta se suojaa koko järjestelmän kalleinta komponenttia – tehopuolijohteita – ja viime kädessä omaisuuden luotettavuutta koko sen käyttöiän ajan.

Nottingham BESS -palo on raikastava muistutus: merkityksettömältä vaikuttavasta komponentista voi vian sattuessa tulla koko turvaketjun heikoin lenkki. Energian varastointi- ja latausinfrastruktuuri eroavat olennaisesti yleisestä sähkönjakelusta. Korkea tasajännite, massiiviset oikosulkuvirrat ja luonnollisen nollapisteen puuttuminen edellyttävät tiukkaa valintaa, tarkkaa I²t-koordinaatiota ja tinkimätöntä laadunvalvontaa.

Se, mikä todella maksaa, ei ole oikein määritelty nopeasti toimiva sulake – se on hitaasti palava sulake, jonka toivoit ettei koskaan tarvitsisi toimia.

Galaxy sulakeon omistautunut yli 40 vuotta korkealaatuisten sulakkeiden kehittämiseen materiaalien koostumuksesta ja rakennesuunnittelusta kaaren sammutusprosesseihin – jokainen askel on vertaansa vailla kansainvälisiä alan johtajia. Latausasemilla, BESS-virranmuuntojärjestelmissä ja aurinkosähköinverttereissä Galaxy Fuse -nopeita sulakkeita on otettu käyttöön lukuisissa projekteissa maailmanlaajuisesti, mikä on todistettu laajamittaisten toimitusten ja pitkäaikaisen kenttäkäytön ansiosta.

Turvallisuus ei ole kompromissien ala. Tekninen tuki sulakkeiden valinnassa energian varastointi- tai latausinfrastruktuuria varten – I²t-koordinaatiosta täydellisiin järjestelmän suojausratkaisuihin –ota yhteyttä Galaxy Fuseentekninen tiimi. Tarjoamme kokonaisvaltaista suunnittelutukea koko projektisi ajan.
