​Nopeasti toimiva sulake vs. tavallinen sulake: mikä on todellinen ero?

Tehoelektroniikkajärjestelmien suunnittelussa sulakkeen valinta määrää suoraan laitteiden turvamarginaalit ja vikasuojauksen tehokkuuden. Kun monet insinöörit kohtaavat nopeasti toimivia sulakkeita verrattuna tavallisiin sulakkeisiin, monet insinöörit tekevät karkeita valintoja, jotka perustuvat pelkästään nimellisvirtaan ja -jännitteeseen, jättäen huomiotta materiaalitieteen, vastemekanismien ja sovellusskenaarioiden perustavanlaatuiset erot. Tämä valvonta voi aiheuttaa vakavia riskejä uusissa energia- ja energian varastointijärjestelmissä.

Tämä artikkeli sisältää systemaattisen analyysin keskeisistä eroista nopeasti toimivien sulakkeiden ja tavallisten sulakkeiden välillä – rakenteellisesta suunnittelusta ja sulakemekanismeista sovellusten rajoihin – auttaakseen insinöörejä tekemään tarkkoja valintapäätöksiä.

Rakenne ja materiaalit: "Metallilangasta" "Tarkkuussulakeelementtiin"

Tavallisen sulakkeen sulakeelementti on tyypillisesti valmistettu geometrisesti muotoillusta metallilangasta, jolla on yksinkertainen rakenne ja alhaiset valmistuskustannukset. Sen sulatuslogiikka perustuu itse ylikuormitusvirran tuottamaan Joulen lämpöön; kun lämmön kerääntyminen saavuttaa sulamispisteen, elementti sulaa ja avaa piirin. Tämä muotoilu tekee siitä sopivan skenaarioihin, joissa nopea reagointi ei ole kriittinen, kuten kaapeleiden ja johtojen ylikuormitussuojaus.

Nopeasti toimiva sulake on kuitenkin erityisesti optimoitu sekä materiaaliltaan että rakenteeltaan. Sen sulava elementti on valmistettu puhtaasta hopeasta, hopeoidusta kuparista tai puhtaasta kuparista, ja se on muotoiltu suorakaiteen muotoiseksi ohueksi nauhaksi, jossa on kapeat pyöreät reikäkaulat ja valmiiksi sijoitetut matalan sulamispisteen juotospisteet tiettyihin paikkoihin. Tämän suunnittelun kekseliäisyys piilee siinä, että kun ylikuormitus tai vähäinen oikosulkuvirta esiintyy, juotoskohta sulaa ensin ja kiihdyttää metallurgisen vaikutuksen kautta elementin nopeaa katkeamista kavennetussa kaulassa, jolloin virtapiiri katkeaa mikrosekunnissa - millisekunteissa.

Pohjimmiltaan tavalliset sulakkeet luottavat "luonnolliseen lämmön kertymiseen", kun taas nopeasti toimivat sulakkeet saavuttavat "aktiivisen nopeutetun katkaisun" rakenne- ja materiaalitekniikan avulla - tämä on perustavanlaatuisin ero näiden kahden välillä.

Vastenopeus: Millisekunti vs. mikrosekuntiväli

Vastenopeus on intuitiivisin erottaja kahden sulaketyypin välillä.

Tavallisilla sulakkeilla sulakeaika on kääntäen verrannollinen ylikuormitusvirran kerrannaiseen: mitä suurempi virta ylittää nimellisarvon, sitä lyhyempi sulakeaika; päinvastoin pienemmillä ylikuormituskerroilla kiinnitysaika voi venyä useisiin sekunteihin tai jopa pidempään. Tämä "aikaviive"-ominaisuus on hyväksyttävä kaapelin suojauksessa, koska kaapeleilla on tietty lämpökapasiteetti ja lyhytaikainen ylikuormituskyky.

Nopeasti toimivat sulakkeet käyttäytyvät täysin eri tavalla. Matalan sulamispisteen juotospisteiden "kiihdyttävän" mekanismin ja kavennetun kaularakenteen virrantiheyden keskittymisvaikutuksen ansiosta nopeasti toimivat sulakkeet voivat tyhjentää piirin millisekunnissa tai jopa mikrosekunnissa. Tätä äärimmäistä nopeutta ei tavoitella sen itsensä vuoksi, vaan vikavirran poistamiseksi puolijohdelaitteiden (kuten IGBT:t, SiC MOSFET:t ja tasasuuntausdiodit) kestävissä aikarajoissa – puolijohteiden lämpötoleranssi on tyypillisesti vain millisekuntien luokkaa, eivätkä tavalliset sulakkeet pysty täyttämään tätä suojavaatimusta.

Sovellusskenaariot: Suojauskohteet määrittävät valintalogiikan

Nopeatoimisten ja tavallisten sulakkeiden käyttörajat määritetään luonnollisesti niiden vasteominaisuuksien mukaan.

Tavallisia sulakkeita käytetään ensisijaisesti kaapeleiden ja johtojen ylikuormitus- ja oikosulkusuojaukseen. Kaapeleilla on tietty lämpöinertia; lyhytaikaiset ylikuormitukset eivät välittömästi aiheuta eristysvaurioita, joten tietty viive sulakkeen toiminnassa on sallittu. Tämä selittää, miksi tavallisia sulakkeita käytetään edelleen laajalti rakennusten jakelu- ja teollisuusvoimalinjoissa.

Nopeasti toimivat sulakkeet puolestaan ​​on suunniteltu suojaamaan puolijohdeteholaitteita ja tasasuuntaajakokoonpanoja. Aurinkosähköinverttereissä, DC-latausasemissa ja energian varastointimuuntimissa (PCS) IGBT- ja SiC-moduulit ovat erittäin herkkiä ylivirralle – oikosulun sattuessa virta on poistettava satojen mikrosekuntien kuluessa, tai laite vaurioituu pysyvästi. Nopeasti toimivat sulakkeet ovat juuri ratkaisu tähän tarpeeseen.

Erityisesti energian varastointijärjestelmissä (ESS) nopeiden sulakkeiden käyttö on kriittistä. Akkuklustereiden oikosulkuvirroissa on korkea tasajännite, suuri virran suuruus eikä luonnollista nollakohtaa, mikä asettaa tiukkoja vaatimuksia keskeytyskapasiteetille ja kaaren sammutussuorituskyvylle. Nopeat DC-sulakkeet energian varastointiin eivät saa vain reagoida nopeasti, vaan myös luotettavasti sammuttaa valokaaret ilman iskemistä korkeajännitteisten tasavirtaolosuhteiden aikana, samalla kun ne tarjoavat riittävän katkaisukapasiteetin kestämään akkuklusterien aiheuttamia erittäin suuria oikosulkuvirtoja.

IEC-luokitus: Tekninen jako aR:n ja gG:n välillä

Kansainvälisen sähköteknisen komission (IEC) sulakestandardien näkökulmasta nopeavaikutteisten ja tavallisten sulakkeiden välinen ero on edelleen kvantifioitu ja standardoitu.

Tavalliset sulakkeet putoavat yleensägG(täyden alueen kaapelisuojaus) -luokka, joka tarjoaa täydellisen ylikuormitus- ja oikosulkusuojauksen, mutta suhteellisen pidemmällä käyttöajalla, sopii yleiseen jakelu- ja kaapelisuojaukseen.

Nopeasti toimivat sulakkeet kuuluvataR(osittaisen alueen puolijohdesuojaus) luokkaan. aR-sulakkeet on suunniteltu erityisesti puolijohdelaitteiden suojaamiseen, ja niissä on erittäin alhaiset I²t-arvot (läpäisyenergia) ja vahva virranrajoituskyky. Ne voivat katkaista vikavirran vian varhaisessa vaiheessa, mikä rajoittaa vikaenergiaa puolijohdelaitteiden kestokyvyn sisällä. aR-sulakkeet eivät käsittele matalaa moninkertaista ylikuormitussuojaa – tämä toiminto on määritetty ohjausjärjestelmille tai kontaktoreille, mikä muodostaa selkeän toiminnallisen hierarkian.

Galaxy sulake: Nopeat sulakeratkaisut uuteen energiaan ja energian varastointiin

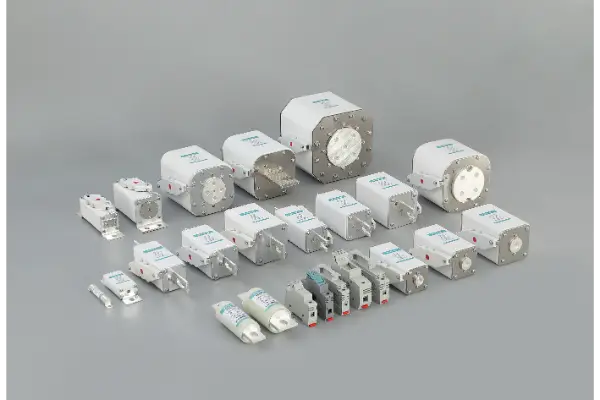

Galaxy sulakeon yli 40 vuoden kokemus sulakkeiden tuotekehityksestä ja valmistuksesta, rakentaen syvää teknistä asiantuntemusta nopeasti toimivien sulakkeiden segmentistä. Uusille energiasovelluksille, kuten aurinkosähköinverttereille, tasavirtalatausasemille ja energian varastointimuuntimille, Galaxy Fuse tarjoaa kattavan valikoiman tehokkaita ja nopeita sulakkeita.

Energian varastointijärjestelmän omat nopeat sulakkeetovat Galaxy Fusen keskeinen painopistealue. Energian varastointijärjestelmät vaativat sulakkeilta paljon enemmän kuin yleiset teolliset sovellukset: tasajännite jopa 1500 V, oikosulkuvirrat, jotka ulottuvat satoihin kiloampeereihin, ja tarve absoluuttiseen valokaaren sammutukseen ja keskeytysluotettavuuteen suljetuissa akkuympäristöissä. Galaxy Fuse -energian varastointisarjan tuotteissa käytetään puhdasta hopeaa sulavia elementtejä ja erittäin puhdasta kvartsihiekkakaaren sammutusmateriaalia yhdistettynä optimoituihin kaularakenteisiin rakenteisiin, jotta varmistetaan mikrosekunnin tason vaste ja luotettava keskeytys äärimmäisissä vikatilanteissa.

Tärkeimmät tekniset edut:

● Puhdas hopea / hopeoitu kuparielementit:Matala sulamispiste ja korkea johtavuus takaavat nopean vasteen

●Optimoitu kaularakenne:Sulamispisteiden tarkka ohjaus takaa tasaisen valokaaren katkaisun

● Erittäin puhdas kvartsihiekkakaaren sammutus:Imee nopeasti kaaren energiaa ja vaimentaa iskuja

●Täydellinen sertifiointi:Tuotteet ovat IEC60269-, GB13539- ja muiden kansainvälisten standardien mukaisia, ja useilla sarjoilla on UL-, TUV- ja CE-sertifikaatit

●Täydellinen teknisten tietojen tuki:Tarjoaa mitatut I²t-käyrät ja katkaisuvirtakäyrät, mikä helpottaa tarkat järjestelmän suojauksen koordinointilaskelmat insinööreille

Johtopäätös

Ero nopeavaikutteisten ja tavallisten sulakkeiden välillä ulottuu paljon pintatason "nopea vs. hidas" ulkopuolelle. Materiaalin valinnasta ja rakenteiden optimoinnista vastemekanismeihin ja IEC-luokitukseen, nämä kaksi edustavat täysin erilaista suojausfilosofiaa.

Tavalliset sulakkeet suojaavat kaapeleiden "lämpökapasiteettia"; nopeasti toimivat sulakkeet suojaavat puolijohteiden "herkkää ikkunaa". Nykypäivän nopeasti kasvavilla uusilla energia- ja energian varastointisektoreilla nopeasti toimivien sulakkeiden ainutlaatuisen arvon ymmärtäminen ja oikea hyödyntäminen on jokaisen tehoelektroniikkainsinöörin olennainen taito.

Galaxy sulake – yli 46 vuoden sitoutuminen korkealaatuiseen sulakkeiden valmistukseen, joka on omistautunut tarjoamaan turvallisia ja luotettavia piirisuojaratkaisuja maailmanlaajuisille uusille energia- ja energian varastointijärjestelmille.

Teknistä tukea nopeiden sulakkeiden valinnassa energian varastointia tai uusia energialaitteita vartenota yhteyttä Galaxy Fuseentekninen tiimi.
