Kuinka DC-kontaktorit ja sulakkeet toimivat yhdessä?

I. Toiminnallinen määritelmä: Kaksikerroksinen suojausarkkitehtuuri, jossa on selkeästi määritellyt roolit

DC-kontaktori: Ohjattava toimeenpaneva kytkin

DC-kontaktori on sähkömekaaninen kytkinlaite, joka yhdistää ja irrottaa suuritehoisia tasavirtapiirejä ohjausjärjestelmän komentojen alaisena. Sen ydintoimintoja latausasemassa ovat:

•Latauksen käynnistys/pysäytysohjaus: Sulkee latauspolun määrittämiseksi BMS:n tai latausohjaimen käskystä ja avautuu katkaisemaan yhteyden, kun se on valmis.

•Hätäeristys: Suorittaa ohjatun virrankatkaisun saatuaan komentoja, kun järjestelmä havaitsee epänormaalit olosuhteet, kuten ylilämpötilan, ylijännitteen tai eristysviat.

•Ennakkomaksun hallinta: Toimii esivarausvastuksen kanssa, joka rajoittaa syöttövirtaa ennen kuin pääpiiri on jännitteellinen, suojaten väyläkondensaattoreita.

DC-sulake: Passiivinen äärimmäinen suojalaite

Sulake on kertakäyttöinen suojaelementti, joka katkaisee luotettavasti vikavirrat ennen kuin ne aiheuttavat peruuttamattomia vahinkoja. Peruserot DC-latausasemilla käytettävien puolijohdeluokan nopeatoimisten sulakkeiden ja tavallisten teollisuussulakkeiden välillä ovat:

•Mikrosekunnin tason vastaus: Paljon nopeammin kuin kontaktorin mekaaniseen käyttöön vaadittavat kymmenet millisekuntia.

•Virtaa rajoittava ominaisuus: Rajoittaa vikavirtaenergiaa alavirran teholaitteiden (IGBT/SiC) kestävyysrajojen sisällä.

•DC-kaaren sammutusominaisuus: Luotettava keskeytys 500V–1500V DC-järjestelmissä ilman uudelleensytytysriskiä.

•Sijoituksen yhteenveto: Kontaktori on ohjattu "turvaportti"; sulake on välttämätön "viimeinen puolustuslinja".

II. Koordinoidun sovituksen suunnittelulogiikka

Latausaseman suojaussuunnittelu ei suinkaan tarkoita vain kahden laitteen asentamista samaan koteloon. Niiden koordinointisuhde muodostaa kerrostetun suojausarkkitehtuurin teknisen ydinlogiikan.

Tyypillinen tehopiirin topologia

Verkkotulo → AC/DC-moduuli → DC-väylä → sulake → pääkontaktori → esilatauskontaktori + vastus → ajoneuvoliitäntä

Suojaushierarkia ja vasteajoitus

Tyypillisiä virhetiloja yhteensopimattomasta koordinaatiosta

Suunnittelun peruskriteeri: Sulakkeen I²t-läpivientiarvon on oltava tiukasti pienempi kuin suojatun kontaktorin oikosulkusuojan I²t-arvo.

III. Viisi keskeistä teknistä parametria yhteensovittamista ja valintaa varten

1. Nimellisjännite: DC-spesifinen runsaalla marginaalilla

Koska tasavirralla ei ole luonnollista nollakohtaa, kaaren sammuttaminen on paljon vaikeampaa kuin vaihtovirtajärjestelmissä. Siksi DC-kohtaisten laitteiden valintalogiikka poikkeaa olennaisesti AC-laitteista.

Valintaperiaate: Sekä sulakkeen että kontaktorin nimellisjännitteen on oltava ≥ järjestelmän suurin tasavirtaväylän jännite.

• 800 V latausalusta → Suositeltu 1000 V DC tai suurempi arvo

•1500V energian varastointijärjestelmä → On valittava 1500V DC tai suurempi teho

Tekninen varoitus: Kiellä tiukasti vaihtovirtaluokiteltujen tuotteiden korvaamista DC-spesifisillä laitteilla. Valokaari ei sammuta tehokkaasti vikakatkoksen aikana voi johtaa katastrofaalisiin seurauksiin.

2. Nimellisvirta: Marginaali kontaktoreille, I²t:n laskenta sulakkeille

DC-kontaktori:

•Jatkuvan virran nimellisarvon tulee ylittää latausaseman maksimilähtövirta.

•Suunnittelukokemustekijä: Suositeltu valinta noin 1,2×.

DC-sulake:

•Valinta ei saa perustua pelkästään nimellisvirtaan; I²t ja katkaisukyky on arvioitava kokonaisvaltaisesti.

• Sulakkeen I²t:n on oltava suojatun puolijohdemoduulin (IGBT/SiC) kestävyyden I²t alapuolella.

•Suunnittelukokemustekijä: Suositeltu valinta noin 1,5×.

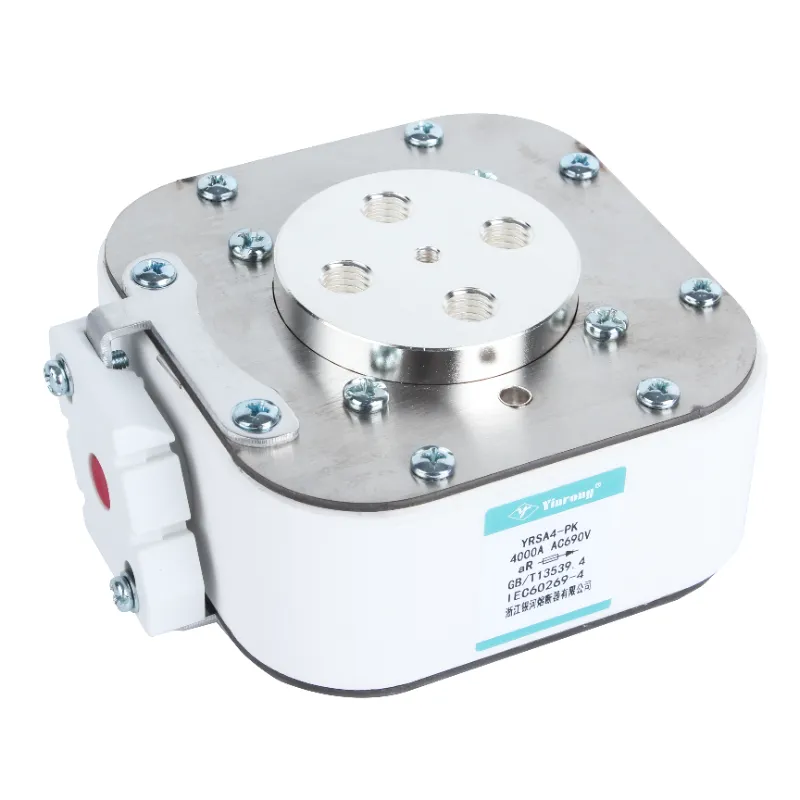

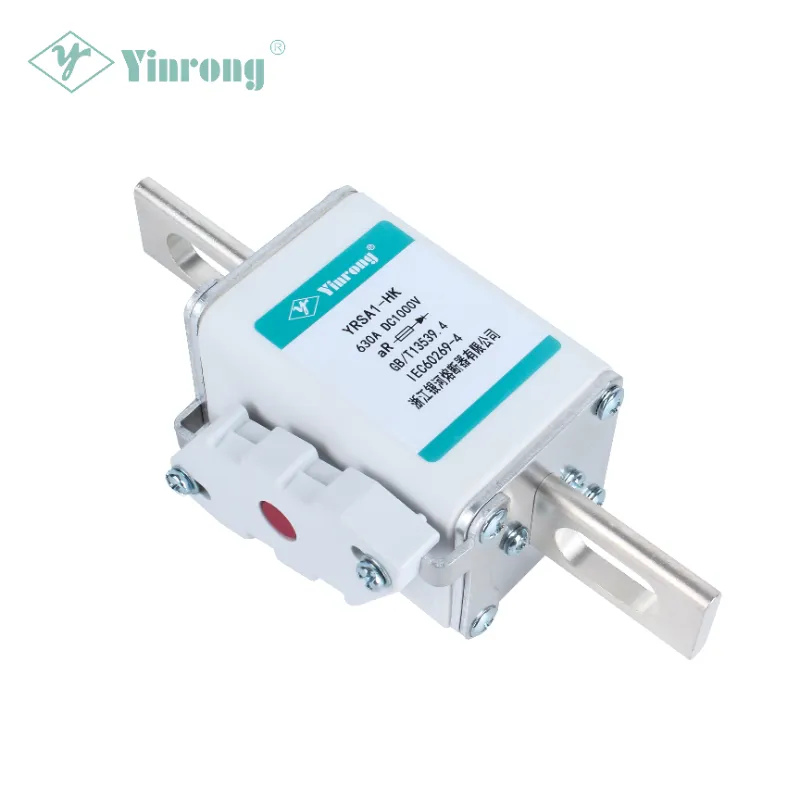

YRSA-sarja Zhejiang Galaxy Fuse kattaa nimellisjännitteet 690 V - 1 500 V ja nimellisvirrat 10 A - 3 000 A, ja niissä on hopeoituja puhdasta kuparia tai puhdasta hopeaa vaihtelevan poikkileikkauksen omaavia sulakeelementtejä, jotka on sijoitettu erittäin lujaan alumiinioksidikeraamisiin putkiin, joissa on korkean kvartsihiekkapurkaus.

3. I²t Coordination: Sopivan suunnittelun ydinparametri

I²t (ampeerineliö-sekunnit) on kriittisin määrällinen indikaattori sulakkeen ja kontaktorin sovituksen valinnassa.

Valintarajoitussuhteet:

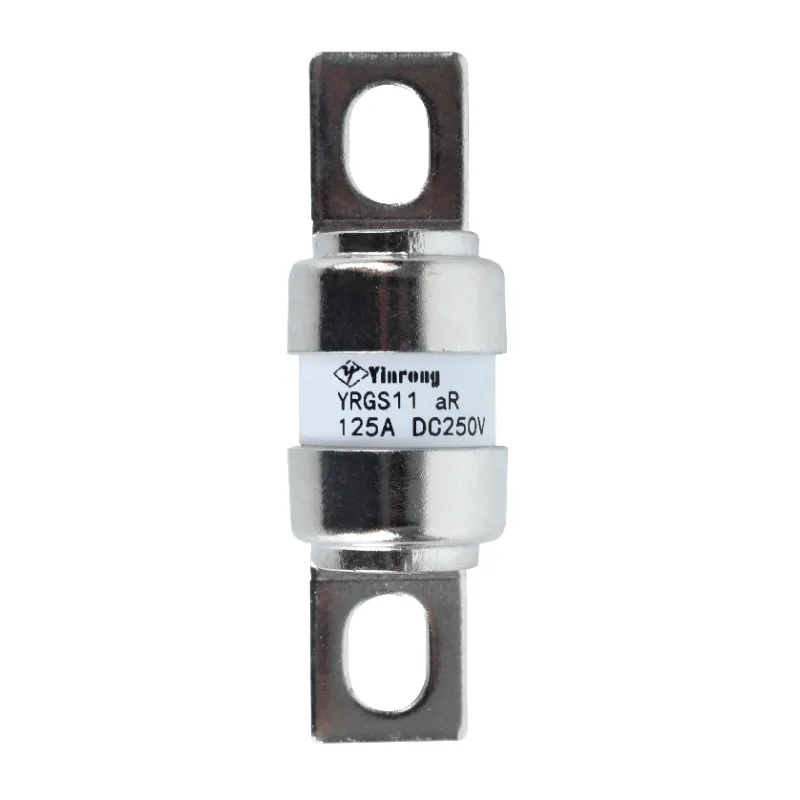

Galaxy Fusen nopeatoimisissa sulakesarjassa on alhaiset I²t-arvot, vahva virranrajoituskyky ja korkea katkaisukyky, joten ne sopivat puolijohdelaitteiden ja kokonaisten laitteiden oikosulkusuojaukseen.

4. Aika-virran valikoiva koordinointi

Monitasoisessa suojausarkkitehtuurissa vikakohtaa lähinnä olevan suojalaitteen on toimittava ensin.

5. Ympäristön lämpötila ja vähennys

Latausasemia käytetään monenlaisissa ympäristöissä, ja tekniset vaatimukset ulottuvat -40 °C:n alhaisista lämpötiloista +85 °C korkeisiin lämpötiloihin. Sekä sulakkeiden että kontaktorien kapasiteettia on vähennettävä todellisen ympäristön lämpötilan mukaan.

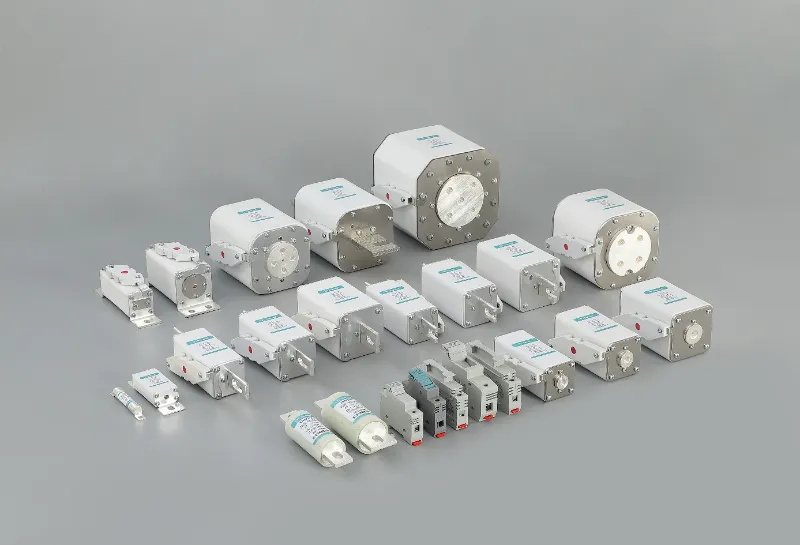

IV. Galaxy Fuse: ammattimainen valinta tasavirtalatausaseman suojaamiseen

Vuonna 1980 perustettuZhejiang Galaxy Fuse Co., Ltd. on ammattimainen sulakeyritys, joka yhdistää T&K:n, testauksen, valmistuksen, myynnin ja tuonnin/viennin. Avainyrityksenä entisen koneenrakennusministeriön alaisuudessa ja johtavana sulakkeiden valmistajana Kiinassa yhtiön päätuotteita ovat aurinkosähkön tasavirtasulakkeet, uudet energiaajoneuvojen sulakkeet ja latausasemien sulakkeet. Tuotteet ovat IEC 60269:n, GB/T 13539.4:n ja muiden kansainvälisten ja kotimaisten standardien mukaisia, ja niitä viedään yli 80 maahan ja alueelle, mukaan lukien Eurooppa, Amerikka, Kaakkois-Aasia ja Lähi-itä.

Suositeltu DC-suojaustuotesarja latausasemille

Galaxy Fusen tärkeimmät tekniset edut

•Täyden sarjan kansainväliset sertifikaatit: Useat sarjat ovat läpäisseet TÜV-, UL-, CE- ja CQC-sertifikaatit. Hallintajärjestelmät kattavat IATF 16949, ISO 9001, ISO 14001 ja ISO 45001.

•Kypsät koordinointiratkaisut: Laaja suunnittelukoordinointikokemus valtavirran tasavirtakontaktoreista ja kypsistä valintaratkaisuista.

•Täydellinen teknisten tietojen tuki: Tarjoaa mitatut I²t-käyrät ja katkaisuvirtakäyrät, jotka helpottavat tarkat koordinointilaskelmat kontaktorien kanssa.

•Syvä tekninen kertymä: Sillä on yli 48 hyödyllisyysmalli- ja keksintöpatenttia sulaketuotteiden valmistukseen, ja se tunnustettiin kansalliseksi korkean teknologian yritykseksi vuonna 2017.

• Alan normaali osallistuminen: Tuotteet ovat GB/T 13539.4, IEC 60269 ja useiden muiden kansainvälisten ja kotimaisten standardien mukaisia.

V. Johtopäätös

DC-latausasemien kontaktorien ja sulakkeiden yhteensopivuus voidaan teknisesti tiivistää seuraavasti: toiminnallinen kerros, ajoituksen koordinointi ja parametrien lukitus.

•Sulake katkaisee mikrosekuntitason oikosulkuvirran varmistaakseen IGBT/SiC:n ja muiden tehopuolijohteiden turvallisuuden.

•Kontaktori vastaa ohjatusta kytkimien hallinnasta, normaalien käynnistys/pysäytys- ja hätäeristyskomentojen suorittamisesta.

•Nämä kaksi toimivat molemminpuolisena vararedundanssina muodostaen kaksoisturvaesteen.

Oikein sovitettuna jokainen suorittaa omat tehtävänsä kerroksellisella puolustuksella; jos ne eivät täsmää, seuraukset vaihtelevat suojausvirheestä laitteiden loppuunpalamiseen.

Galaxy Fuse on sitoutunut yli 40 vuoden ajan korkealaatuisten sulakkeiden tutkimukseen, kehitykseen ja valmistukseen, ja se on sitoutunut tarjoamaan turvallisia ja luotettavia piirien suojausratkaisuja tasavirtalatausasemille.

Teknistä tukea DC-latausaseman suojausjärjestelmien sulakkeiden valinnassa tai koordinointia kontaktorien kanssa, ole hyväota yhteyttä Galaxy Fusen tekniseen tiimiin.
