Sulakkeen valinta: ydinvaiheet ja tärkeimmät huomiot

Sulakkeet tunnetaan laajalti sähköjärjestelmissä viimeisenä suojalinjana ylivirtavikoja vastaan ​​– niiden oikea valinta määrittää suoraan vian keskeytyskyvyn ja laitteiden turvamarginaalit. Virheellinen valinta ei johda vain laitteiden toistuviin sähkökatkoihin, vaan se voi myös aiheuttaa vakavia onnettomuuksia, kuten tulipaloa ja räjähdystä. Useiden monimutkaisten parametrien, kuten jännitteen nimellisarvo, virran ominaiskäyrät, katkaisukyky ja lämpötilan aleneminen, edessä monet insinöörit ja hankintahenkilöstö eivät kuitenkaan usein tiedä, mistä aloittaa. Ammattimaisena piirisuojakomponenttien toimittajanaGalaxy sulakeon ollut syvästi mukana sulakkeiden ja virranjakelun suojauksen alalla useiden vuosien ajan ja tarjoaa täyden valikoiman sulaketuotteita, mukaan lukien gL/gG hidas kirkas tyyppi, nopeavaikutteinen tyyppi ja DC-spesifinen tyyppi, mikä auttaa asiakkaita saavuttamaan turvallisen, tarkan ja luotettavan ylikuormitus- ja oikosulkusuojauksen. Tässä artikkelissa, jossa yhdistyvät kansainväliset valintastandardit käytännön kokemukseen, hahmotellaan systemaattisesti sulakkeiden valinnan ydinvaiheet ja tärkeimmät näkökohdat, autetaan sinua tekemään oikeita päätöksiä mitoista, kuten jännitteestä, virrasta, ominaiskäyristä ja katkaisukyvystä, ja tarjoaa selkeän ja toimivan valintaoppaan.

1. Määritä jänniteluokitus:

Sulakkeen nimellisjännitteen on oltava yhtä suuri tai suurempi kuin suojatun piirin suurin käyttöjännite (mukaan lukien mahdolliset transienttiylijännitteet). Tasavirtapiireissä on kiinnitettävä erityistä huomiota tasavirtaa varten suunniteltujen sulakkeiden valintaan, koska DC-kaaren katkaiseminen on paljon vaikeampaa kuin vaihtovirtakaaren katkaiseminen.

2. Määritä nykyinen luokitus (kriittisin ja monimutkaisin)

Normaali käyttövirta:

Mittaa tai laske tarkasti piirin jatkuva virta normaaleissa käyttöolosuhteissa. Sulakkeen nimellisvirran on oltava suurempi kuin piirin normaali käyttövirta ja pienempi kuin suojatun johtimen tai komponenttien turvallinen virrankantokyky.

3. Tärkeimmät huomiot nimellisvirran valinnassa

(1) Sulakkeen ominaiskäyrä

Katso valmistajan aika-virran ominaiskäyrä.

Varmista, että sulake ei tyhjene normaalilla käyttövirralla (eli sulakkeen toiminta-aika on pidempi kuin normaali käyttövirtapiste).

Suojausta vaativissa ylikuormitus- tai oikosulkuvirroissa sulakkeen on poistuttava turvallisesti riittävän lyhyessä ajassa (eli käyrä on ylikuormitus/oikosulkupisteen vasemmalla puolella).

(2) Ylikuormitussuoja

Laitteissa, joissa on käynnistysvirta käynnistyksen aikana, kuten moottoreissa ja muuntajissa, sulakkeen on kestettävä käynnistysvirta (ylijännite) tyhjentymättä sallitussa käynnistysajassa (valitse sulake, jonka I²t-arvo on riittävä).

Samaan aikaan, kun ylikuormitus tapahtuu (esim. 1,5-6 kertaa nimellisvirta), sulakkeen tulee tyhjentyä laitteen sallitun ylikuormitusajan sisällä. Valitse hitaasti tyhjenevät tai viivesulakkeet (esim. gL/gG, tyyppi T).

(3) Oikosulkusuojaus

Sulakkeen on katkaistava erittäin suuret oikosulkuvirrat erittäin lyhyessä ajassa (tyypillisesti millisekunnissa) laitevaurioiden ja tulipalon estämiseksi. Riittävä katkaisukyky vaaditaan (katso seuraava kohta).

(4) Lämpötilan vähennys

Sulakkeen teho laskee korkeissa ympäristön lämpötiloissa. Tutustu tietolomakkeeseen ja suorita vähennyslaskelmat todellisen asennusympäristön enimmäislämpötilan perusteella. Esimerkiksi ympäristön lämpötilassa 55°C voi olla tarpeen valita sulake, jonka nimellisvirta on 50 % tai enemmän normaalia käyttövirtaa suurempi. Vältä sulakkeiden asentamista suljettuihin ja korkean lämpötilan tiloihin tai lämpöä tuottavien komponenttien lähelle.

(5) Ylijännitevirtaukset ja ikääntyminen

Toistuvat käynnistyspulssit tai jatkuvat pienet ylikuormitukset voivat kiihdyttää sulakkeen vanhenemista, jolloin sulake tyhjenee jopa normaalilla käyttövirralla. Arvioi nykyisen toiminnan vaihtelut.

4. Määritä katkaisukapasiteetti (keskeytysluokitus)

Sulakkeen nimellisen katkaisukapasiteetin on oltava suurempi tai yhtä suuri kuin suurin odotettu vikavirta, joka voi esiintyä suojatussa piirissä (tyypillisesti oikosulkuvirta asennuspisteessä). Loppupiireissä tai kotitalouspiireissä katkaisukapasiteetin voidaan vaatia olevan useita tuhansia ampeeria (esim. 6 kA). Suurten muuntajien läheisyydessä sijaitsevissa teollisuuden pääjakokeskuksissa katkaisukyvyn voi olla tarpeen olla kymmeniä tai jopa satoja kiloampeereja (esim. 50 kA, 100 kA tai enemmän). Riittävän katkaisukapasiteetin omaavan sulakkeen valinta voi aiheuttaa sulakkeen rikkoutumisen tai kaaren epäonnistumisen luotettavasti sammutettaessa suurta vikavirtaa, mikä voi johtaa vakaviin onnettomuuksiin.

Kriittiset turvallisuusvaroitukset

Ei vaihtoja:

Älä koskaan käytä sulaketta, jonka teho on ilmoitettua korkeampi, tai vaihda sulake johdolla (kupari tai rauta). Tämä on vakava palovaara.

Varoitus DC:n kanssa:

DC-järjestelmissä on aina käytettävä sulakkeita, jotka on merkitty selkeästi DC-arvolla ja joilla on riittävä jännite. AC-sulakkeet eivät välttämättä katkaise tasavirtavikavirtoja turvallisesti.

Riittämättömän katkaisukapasiteetin vaara:

Riittämättömän katkaisukapasiteetin sulake voi räjähtää suuren oikosulkuvirran katkaiseessa, jolloin syntyy valokaaren ja lentävän roskia – erittäin vaarallista.

Korvaussääntö:

Kun sulake on lauennut, tunnista ja poista aina vian syy ja vaihda se sitten samantyyppiseen ja samanarvoiseen sulakkeeseen.

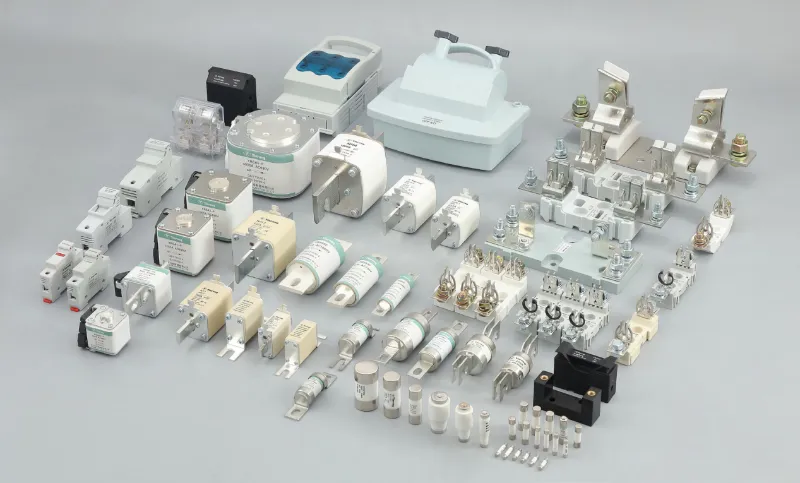

Sulakkeen valinta ei suinkaan ole niin yksinkertaista kuin "valitse vain suurempi arvo" - se vaatii perusteellisesti useiden muuttujien, kuten jännitteen, virran, ympäristön lämpötilan, käynnistysvirran ja oikosulkuenergian, huomioon ottamista. Väärä valinta voi tehdä suojalaitteesta tehottoman tai jopa aiheuttaa onnettomuuden. Galaxy Fuse tarjoaa täyden valikoimansulake tuotteet1A - 2000A, kattaa AC 250V/500V/690V ja DC 150V/500V/1000V, mukaan lukien gG/gL yleissulakkeet, aM-moottorisuojasulakkeet, nopeavaikutteiset puolijohdesuojasulakkeet ja PV/energian varastointikohtaiset DC-sulakkeet. Tarjoamme myös täydelliset aika-virtakäyrät ja I²t-valintatietotuen. Tekninen tiimimme voi auttaa sinua perusteellisissa valintapalveluissa, kuten vähennyslaskelmissa, katkaisukapasiteetin todentamisessa ja ikääntymisen arvioinnissa.

Sulakkeiden valinta projektiin? Oletko edelleen epävarma DC-suojauksesta tai korkean oikosulkuvirran skenaarioista?

Voit vapaastiota yhteyttätheGalaxy sulake -tiimimilloin tahansa tai jätä viesti alle. Ilmoita meille vain käyttöjännite, normaali kuormitusvirta, käynnistyshuippuvirta ja ympäristön lämpötila, niin suosittelemme sinulle turvallisinta ja taloudellisinta sulakemallia.
