Sulakkeiden valintaanalyysi aurinkosähköjärjestelmässä aurinkosähköä koskevassa virrantuotantojärjestelmässä

Photosholec -sähköntuotantojärjestelmä (lyhennetty PV: nä) koostuu komponenteista ja osajärjestelmistä, jotka voivat muuntaa suoraan valon energian sähköenergiaksi, joista aurinkosähköinen taulukko on ydinyksikkö. Photosholec -taulukko muuntaa suoraan tapahtuvan aurinkosäteilyn tasavirtavirtaan kytkemällä aurinkopaneelit aurinkosähköjärjestelmään liitäntälaatikkoon ja muuntaa sen sitten invertteriin tai soveltaa sitä suoraan yhteysruutuun läpi. Koska järjestelmän osuus on jopa 70% kustannuksista, aurinkosähköjärjestelmän suojauksesta ja sähköntuotantotehokkuuden optimoinnista on tullut teknisen kehityksen avainalueita.

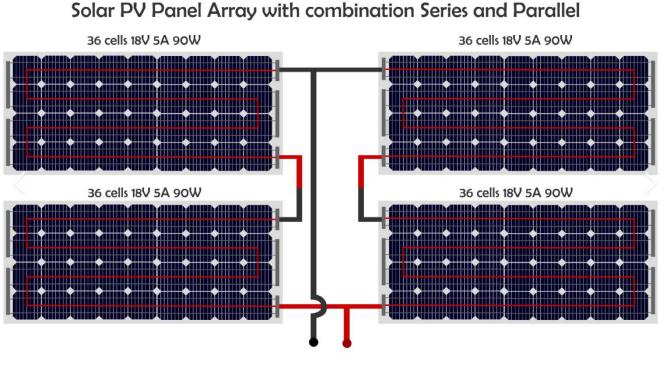

Valokehän tehokkuuden parantamiseksi useita aurinkosähköpaneeleja on kytketty sarjaan muodostaaksesi aurinkosähköjonon, ja useita valovoiman jousien ryhmiä on kytketty samanaikaisesti fotololtaisen taulukon muodostamiseksi. Photosholtac -taulukon virta lähenee yhteysruutuun ja syötetään alavirran sovelluslinkkiin. Jotta aurinkosähköpaneeli on tulossa energiakuormitukseksi ja vaikuttamaan virrantuotannon kokonaistehokkuuteen vian esiintyessä, ja väärinkäytön tai paikallisten poikkeavuuksien aiheuttamien ylikuormitusvaarojen estämiseksi jokainen aurinkosähköjono on asennettava sulakkeilla molemmissa päissä. Kun oikosulkuvirhe esiintyy aurinkosähköjonossa, sarjan sulake puhaltaa nopeasti ja eristää viallisen osan kokonaisuuden taulukon normaalin toiminnan varmistamiseksi.

Lisäksi taulukon sulakkeet voivat myös tarjota suojaa virroille, jotka on syötetty takaisin loppupään komponenteista, varsinkin kun oikosulkuvirta on suurempi kuin yhden PV-merkkijonon virta. Sulakkeen nimelliskatkaisun on kyettävä kattamaan tällaiset äärimmäiset olosuhteet järjestelmän turvallisen toiminnan suojaamiseksi.

Kansainväliset standardit ja kotimaiset eritelmät

PV DC -puolen suojaamiseksi asiaankuuluvat kansainväliset ja kotimaiset standardit tarjoavat tärkeitä ohjeita. Esimerkiksi Yhdysvaltain kansallisen standardin 690.99 artiklaRiisi/NFPA 70"Kansallinen sähkökoodi" (NEC) toteaa selvästi, että PV -alijärjestelmän piirien, PV -lähtöpiirien, invertterin lähtöpiirien ja energian varastointiakkupiirien on täytettävä johtimet ja laitteet kapetus- ja laitteiden suojauslausekkeiden vaatimusten vaatimukset. Lisäksi Kiina hyväksyy vastaavan IEC -standardinGB/T 16895.32-2021, joka säätelee, että tavanomaisissa testiolosuhteissa, kun kaapelin jatkuva virran kantokyky on yhtä suuri tai suurempi kuin 1,25-kertainen oikosulkuvirta, ylikuormitussuojausta voidaan jättää huomioimatta, mutta on myös suositeltavaa valita sulakkeet yhdessä valmistajan erityisten tuoteohjeiden kanssa.

IEC on kehittänytIEC 60269-6 -standardiErityisesti aurinkosähköjärjestelmän suojaamois sulakkeille, joissa määrätään selvästi aurinkosähkökehoiden suorituskykyvaatimukset, kuten kykenevä kestämään jatkuvia oikosulkuvirtoja ja puhaltaa nopeasti. Samanaikaisesti UL: n tekninen eritelmäAihe 2529Tarjoaa tärkeitä ohjeita pienjännitehakkeille aurinkosähköjärjestelmissä. Nämä kaksi ovat hiukan erilaisia puhallusvirran laskennassa ja lämpötilan korjauskertoimien käytössä.

Sulakkeen valintanäkökohdat

Kun valitset sulakkeet aurinkosähköjärjestelmissä, seuraaviin indikaattoreihin tulisi keskittyä:

Nimellisjännite: Sulakkeen nimellisjännite on täytettävä suurimman avoimen piirin jännite (VOC), jonka järjestelmä voi saavuttaa. Erityisesti kylmillä alueilla tulisi harkita aurinkosähköpaneelin avoimen piirin jännitekorjausarvoa alhaisimmassa ympäristön lämpötilassa.

Nimellisvirta: Sarjassa kytkettyjen sulakkeiden kanssa aurinkosähköpaneeleilla vaaditaan yleensä nimellisvirta ≥1,56 ISC: ssä (ISC on oikosulkuvirta). IEC -standardia tarkistetaan in ≥1,42 ISC: ksi, ja Yhdysvaltojen UL -standardi on ≥1,35 ISC. Se on valittava yhdessä todellisen sovellusympäristön kanssa.

Rikkokapasiteetti: Sulakkeen murtumiskapasiteetin tulisi olla riittävä selviytymään oikosulkuvirran piikistä ja suojaamaan laitteita vaurioilta.

Ympäristön mukautuvuus: Korkean lämpötilan tai tiheän asennuksen tapauksessa nimellisarvoa tulisi vähentää asianmukaisesti sulakevalmistajan suositusten mukaan pitkäaikaisen vakaan toiminnan varmistamiseksi.

Johtopäätös

DC -sulakkeiden asentaminen aurinkosähköjärjestelmiin ei ole vain välttämätön keino laitteiden suojaamiseksi ja sähköntuotannon tehokkuuden parantamiseksi, vaan myös tärkeä toimenpide koko järjestelmän turvallisen käytön varmistamiseksi. Sulakkeiden kohtuullinen valinta vaatii kattavaa huomiota tekijöihin, kuten aurinkosähköpaneelien työympäristö, oikosulkuvirta, avoimen piirin jännitteet jne. Järjestelmän pitkän aikavälin luotettavuuden ja talouden varmistamiseksi.

Esimerkiksi Zhejiang Galaxy Fuse Co., Ltd's1000VDC 30A 10x38mm aurinko py -sulake -linkkija1500 VDC 30A 10x85mm aurinko PV -sulakkeja1500 VDC 630A 3L BOLT -TYYPPI SOLAR PV SulakalkkiPhotosholiac -sulakkeita on käytetty laajasti aurinkosähköyhteyskaapien avainsuojaasennoissa. Nämä sulakkeet tarjoavat erinomaisen suorituskyvyn ja korkean standardin sertifikaatin vakaa ja luotettavia ratkaisuja aurinkosähköä varten, mikä auttaa järjestelmää toimimaan tehokkaasti.
