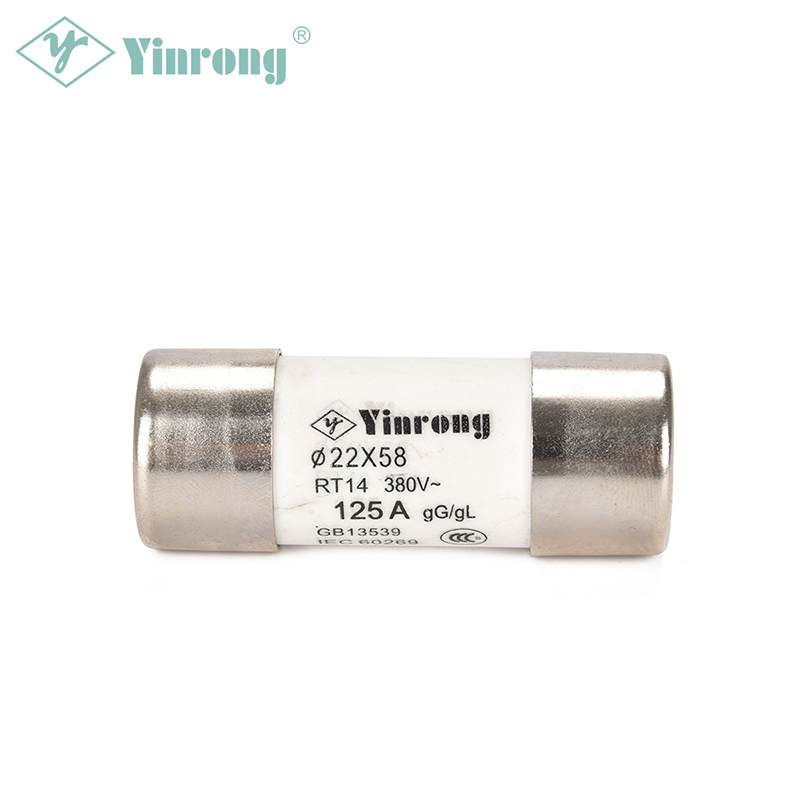

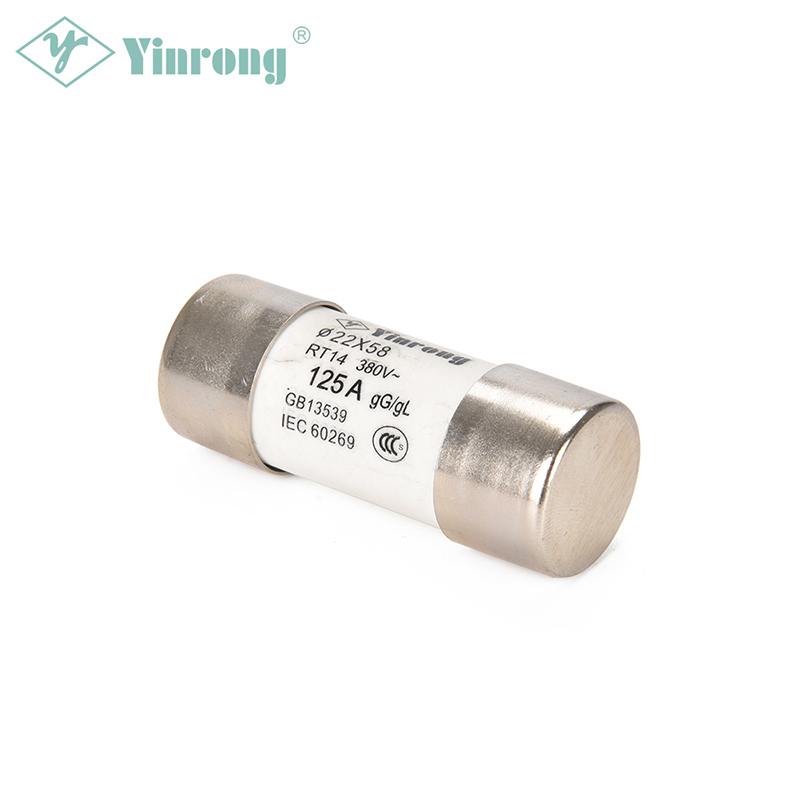

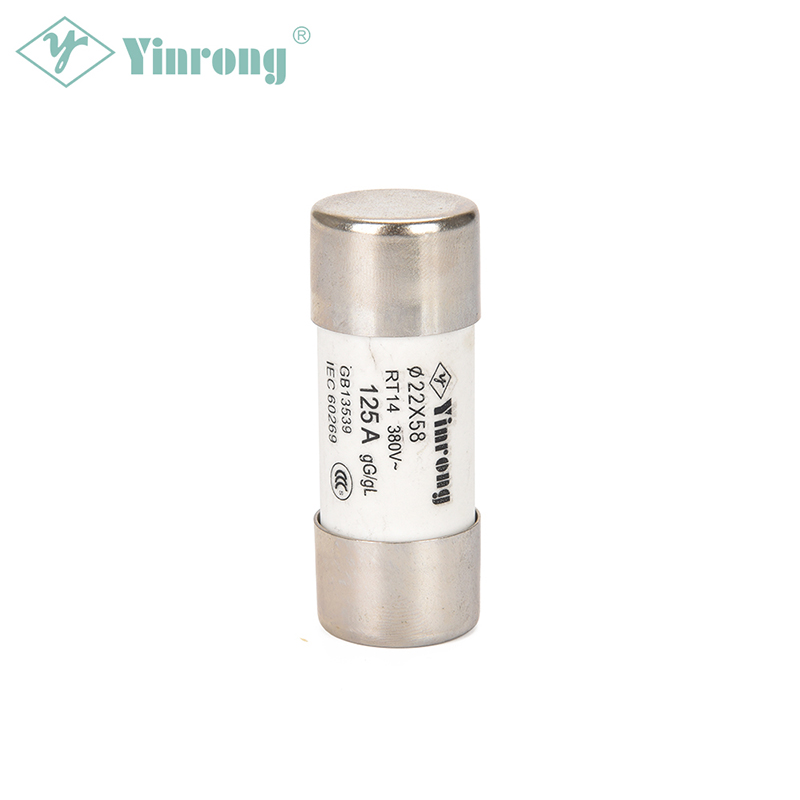

500VAC 125A 22×58mm sylinterimäinen HRC-sulakelinkki

500VAC 125A 22×58mm sylinterimäinen HRC-sulakelinkki

Hyväksynnät ja standardit

• IEC60269-1
• IEC60269-2

Toimintaluokka

• gG/gl
• AM
• aR

Ominaisuudet ja hyödyt

• Kattaa 250VAC, 380VAC, 500VAC ja 690VAC sähkönjakelupiirit ja erilaiset teolliset sovellukset
• 10-125A ampeeriluokitukset saatavilla
• Täysi suoja
• Täyttää maailmanlaajuisesti hyväksytyt IEC-standardit
• Standardoitu sylinterimäinen rakenne
• Alhainen tehohäviö vähentää lämpötilan nousua
• DIN-kiskoon asennettava

Sovellukset

• Yleiset teolliset sovellukset
• Moottorikäytöt
• LV-verkko toimii
• Kaapelin suojaus
• Puolijohdereleet
• Puolijohdelaitteet
• Tasasuuntaajat
• Keskeytymätön virtajärjestelmä
• Muuntimet

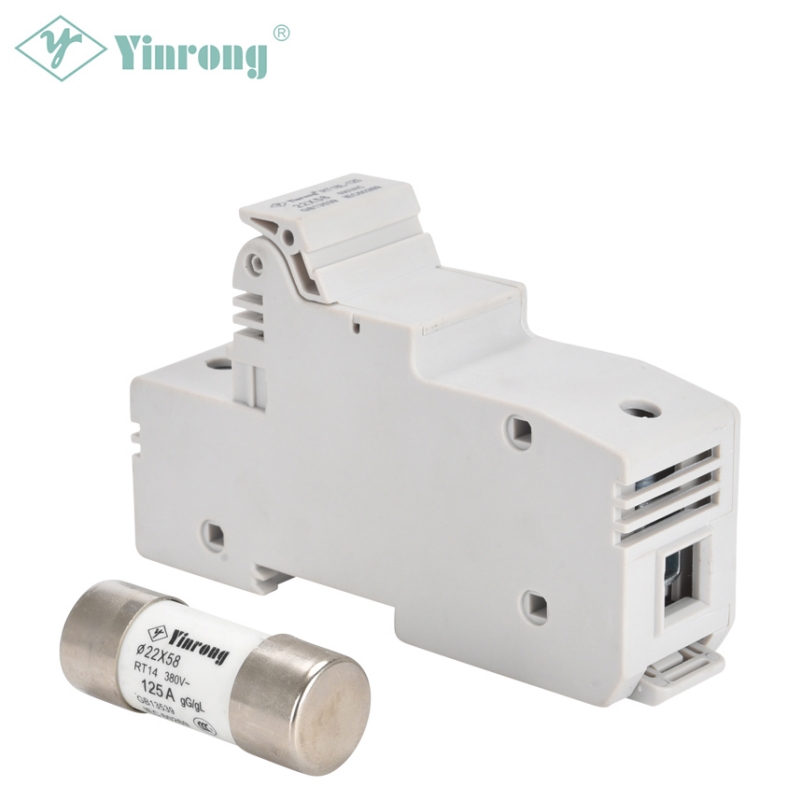

Suositeltu sulakepidike

• RT18L-125 sulakepidike

Alkuperämaa

• Kiinan kansantasavalta

Parametrit

Malli/koko	Nimellisjännite (V)	Nimellisvirta (A)	Kokonaismitat
			ΦC	A	Kuva.
10,3x38T	380/500	2,4,6,8,10,12,16,20,25,32	10.3	38T	Kuva 1
5x20	250	0,5,1,2,4,6,10,12,13	5	20	Kuva 2
5x25	250	0,5,1,2,4,6,10,12,16	5	25
6x20	250	0,5,1,2,4,6,10,12,16	6	20
6,3x23	250	0,5,1,2,4,6,10,12,16,20	6.3	23
6,3x25	250	0,5,1,2,4,6,10,12,16,20	6.3	25
6,3 x 31,5	250/500	0,5,1,2,4,6,10,12,16,20	6.3	31.5
8,5x23	250	0,5,1,2,4,6,10,12,16,20,25	8.5	23
8,5 x 31,5	250/500	0,5,1,2,4,6,10,12,16,20,25	8.5	31.5
8,5x36	380/500	2,4,6,8,10,12,16,20,25,32	8.5	36
10x30	380/500	2,4,6,8,10,12,16,20,25,32	10	30
10,3x28,5	250	2,4,6,8,10,12,16,20,25,32	10.3	28.5
10,3x31,5	250/500	2,4,6,8,10,12,16,20,25,32	10.3	31.5
10,3x34	250/500	2,4,6,8,10,12,16,20,25,32	10.3	34
10,3x38	380/500	2,4,6,8,10,12,16,20,25,32	10.3	38
10,3x57	690	2,4,6,8,10,12,16,20,25,32	10.3	57
14,3x38	250/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	38
14,3x45	380/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	45
14,3x51	380/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	51
14,3x67	690	2,4,6,8,10,12,16,20,25,32,40,50	14.3	67
15x50	380/500	20,25,32,40,50	15	50
16,7x35	250/500	16,20,25,32,40,50,63	16.7	35
18x37	250/500	2,4,6,8,10,12,16,20,25,32,40,50,63	18	37
18x50	690	2,4,6,8,10,12,16,20,25,32,40,50,63	18	50
20,5x40	250/500	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	40
20,5x76	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	76
20,5x114	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	114
20,5x127	690	0,5,1,2,4,6,8,10,12,16,20,25,32	20.5	127
22,2x58	380/500	10,16,20,25,32,40,50,63,80,100,125	22.2	58
27x60	690	32,40,50,63,80	27	60
27x139	690	32,40,50,63	27	139
27x147	690	32,40,50,63	27	147
30x57	690	16,20,25,32,40,50,63,80,100,125	30	57
14,3x51H	380/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	51H	Kuva 3
20,5 x 76H	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	76H
20,5x114H	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	114H
20,5 x 127 H	690	0,5,1,2,4,6,8,10,12,16,20,25,32	20.5	127H
22,2 x 58H	690	10,16,20,25,32,40,50,63,80,100,125	22.2	58H
27x 139H	690	32,40,50,63	27	139H
27x 147H	690	32,40,50,63	27	147H

Koko (mm)
