Galaxy Fusen (Yinrong) XRNT-tyyppinen suurjännitemuuntajan suojavirtarajoitussulakkeet on suunniteltu sisäänrakennettuina, mikä on kätevä asentaa ja irrottaa. 12kV 200A XRNT muuntajan suojavirtaa rajoittava sulake on valmistettu korkearesistanssista metallilangasta ja pieniresistanssista metallilangasta. Ne on suljettu sulakeputkeen, joka on täytetty erittäin puhtaalla kvartsihiekalla. Sulakeputki on valmistettu lämmönkestävästä, kestävästä keraamisesta tai epoksilasista. Kun vikapiiri tapahtuu ja aiheuttaa valokaaren, kvartsihiekka sammuttaa kaaren välittömästi.

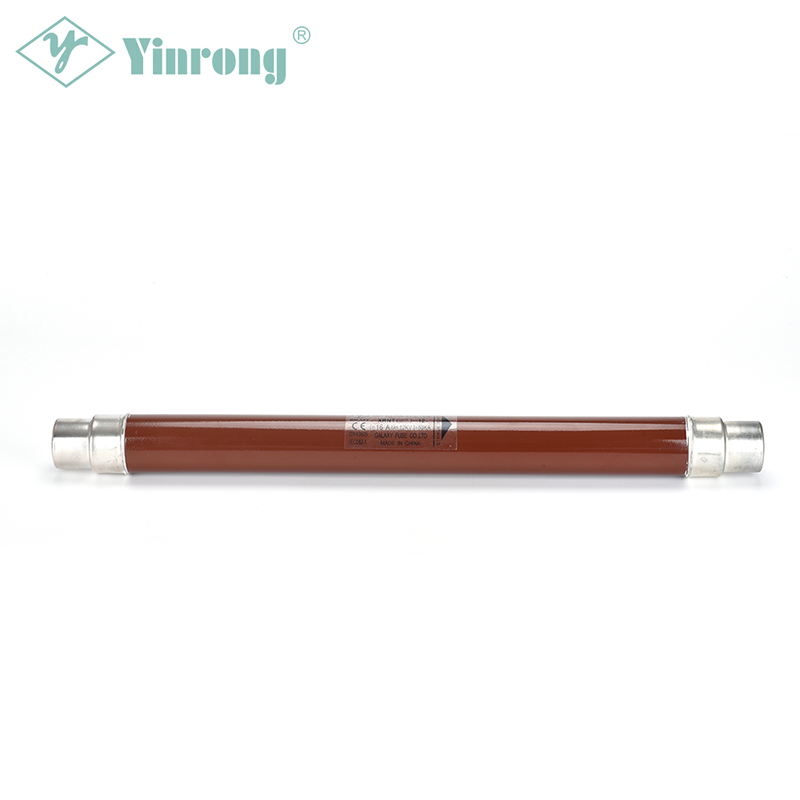

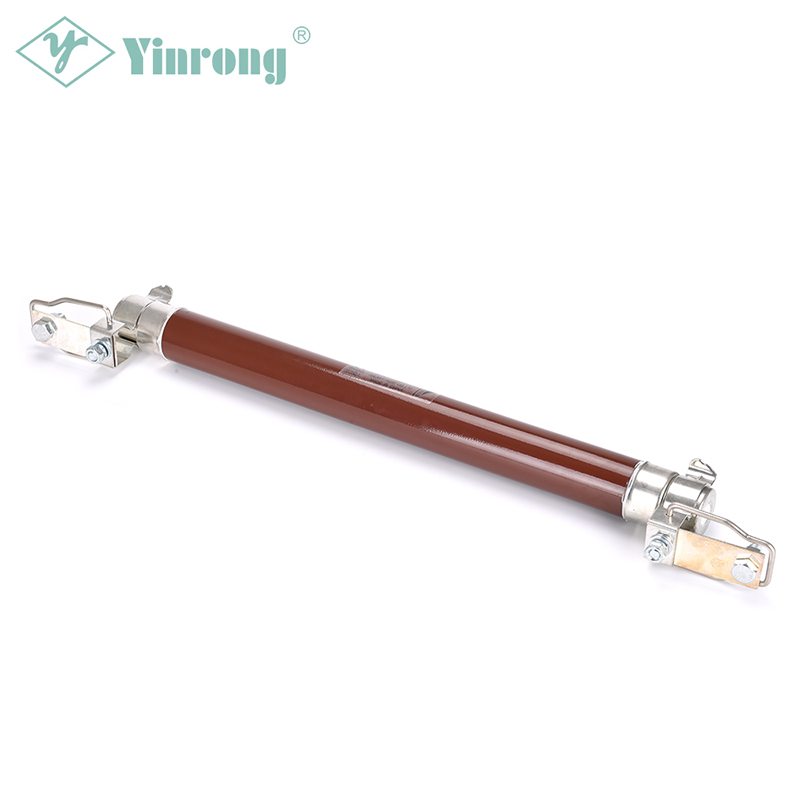

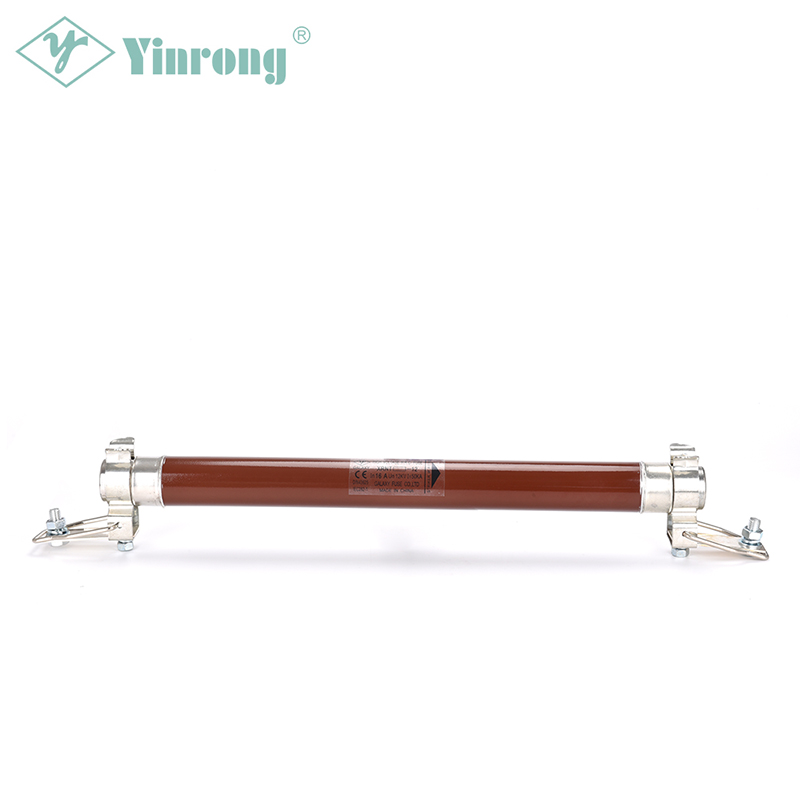

12kV 200A XRNT-muuntajan suojavirtaa rajoittava sulake
• IEC60282-1
Malli/koko | Nimellisjännite (kV) | Nimellisvirta (A) | Nimellinen pudotusvirta (kA) | Kokonaismitat | |
---|---|---|---|---|---|
φD | L (mm) | ||||
XRNT | 3.6 | 6,3, 10, 16, 20, 25, 31,5, 40 | 31.5 | 51 | 191 |
XRNT | 7.2 | 6,3, 10, 16, 20, 25, 31,5, 40, 50, 63 | 31.5 | 51 | 292 |
XRNT | 7.2 | 80, 100, 125, 160 | 31.5 | 76 | 292 |
XRNT | 12 | 6,3, 10, 16, 20, 25, 31,5, 40 | 31.5 | 51 | 292 |
XRNT | 12 | 50, 63, 71, 80, 100 | 31.5 | 76 | 292 |
XRNT | 12 | 125 | 31.5 | 76 | 292 |
XRNT | 12 | 160, 200 | 31.5 | 88 | 292 |
XRNT | 24 | 6,3, 10, 16, 20, 25, 31,5, 40 | 31.5 | 51 | 442 |
XRNT | 24 | 50, 63, 71, 80, 100 | 31.5 | 76 | 442 |
XRNT | 24 | 125 | 31.5 | 76 | 442 |
XRNT | 24 | 160 | 31.5 | 88 | 442 |
XRNT | 40.5 | 3,15, 6,3, 10, 16, 20, 25 | 31.5 | 51 | 537 |
XRNT | 40.5 | 31,5 ã 40 € | 31.5 | 76 | 537 |
XRNT | 40.5 | 63 | 31.5 | 88 | 537 |
